Ti-Grade 9

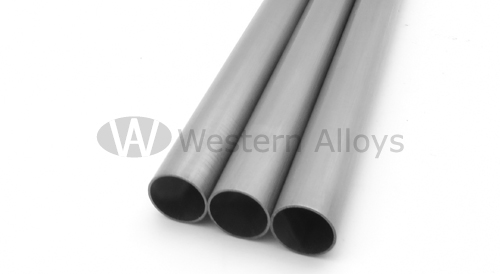

tube en titane de grade 9

Présentation de l'alliage de titane de grade 9

L'alliage de titane de grade 9 (Ti Grade 9) est un alliage de titane quasi-α. Sa composition chimique est Ti-3Al-2,5V.
Il a été développé comme matériau pour tubes utilisable en usinage à froid et présente une résistance de 20 à 50 % supérieure à celle du titane pur, aussi bien à température ambiante qu'à haute température.

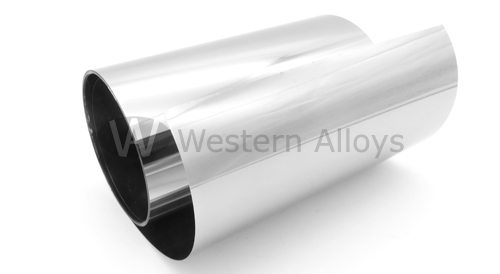

feuille de titane grade 9

Feuille de titane grade 9 largement utilisée pour les structures alvéolaires d'aéronefs. Les tubes sans soudure produits à partir de titane grade 9 trouvent de nombreuses applications dans les systèmes de tuyauterie hydrauliques et de carburant des aéronefs et des moteurs.

  • Demander un devis

    • Propriétés de l'alliage Ti de grade 9

    Conductivité thermique de l'alliage de titane Ti de grade 9
    θ/℃ 100 200 300 400 500 600 700 800
    λ/W·m-1·K-1 11,7 13,0 13,4 14,2 14,7 16,3 17,6 19,3
    Coefficient de dilatation linéaire de l'alliage Ti-3Al-2,5V
    θ/℃ 100 200 300 400 500 600 700 800
    α/10-6K-1 8,77 9,56 9,66 9,70 9,65 9,68 9,84 9,73
    Résistivité de l'alliage de titane Ti Gr.9
    θ/℃ 20 100 200 300 400 500 600 700 800
    ρ/μΩ·m 1,25 1,31 1,42 1,52 1,60 1,66 1,71 1,74 1,74
    Limite de fatigue d'alliage de titane Ti Gr.9 en flexion alternée à température ambiante
    Forme d/mm Status Direction de l'échantillon σb/MPa σp0.2/MPa Kt R  N/semaine σD/MPa
    tige 17 750℃, 1h, cool air L 691 584 1 -1 107 343
    3 -1 107 176
    Limite de fatigue en charge axiale d'un tube en alliage de titane Ti Gr.9
    Forme d or δ/mm Status Direction de l'échantillon θ/℃ Kt R  f N σD/MPa
    tube 9.5X0.7 recuite L 20 1 -1 30 107 320
    Module d'élasticité dynamique du Ti-3Al-2,5V à différentes températures
    Form Status d or δ/mm E/GPa
    20℃ 100℃ 200℃ 300℃ 400℃ 500℃
    tube 50 °C, 30 min, four refroidi 6X0,6 96,3 - - - - -
    10X0,75 99,0 - - - - -
    12X0,9 99,0 - - - - -
    sheet 50 °C, 30 min, four refroidi 1,0 106,0 100,5 92,6 85,6 79,3 74,2
    Propriétés de fluage à haute température du titane de grade 9
    Form Status θ/℃ σ1.0/1000/MPa
    tube recuite 250 400
