Fil Nb-1Zr/Tige Nb-1Zr

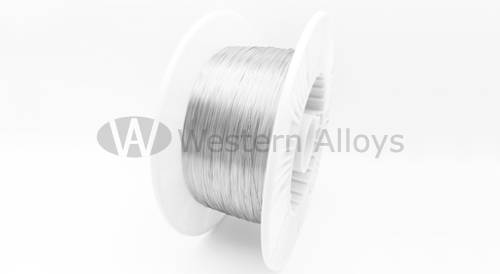

Fil Nb-1Zr

Application du fil et de la tige Nb-1Zr

L’alliage Nb-1Zr est l’alliage niobium-zirconium le plus largement utilisé. Il s’agit d’un alliage de niobium à faible résistance.

Il possède d’excellentes performances de traitement et de soudage et est principalement utilisé dans les équipements aérospatiaux, les réacteurs nucléaires, les nouvelles lampes au sodium et d’autres domaines d’application.

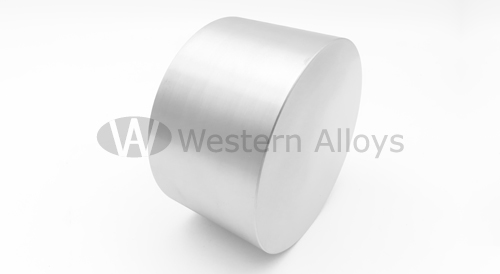

Tige Nb-1Zr

Le fil Nb-1Zr est utilisé pour fabriquer des composants métalliques essentiels sur les lampes à sodium haute pression.

  • Demander un devis

    • Propriétés mécaniques du fil Nb-1Zr et de la tige Nb-1Zr dans l'état recuit (au moins 90 % recristallisé)

    Grade Résistance à la traction ultime, min, psi (MPa) Résistance à l'écoulement, psi (MPa) Allongement mi%, mmA
    Tige Nb-1Zr, de 0,125 po (3,18 mm) à 2,5 po (63,5 mm) de diamètre
    R04251 et R04261 28000 (195) 18000 (125) 20
    Fil Nb-1Zr, de 0,020 po (0,51 mm) à 0,124 po (3,145 mm)
    R04251 et R04261 28000 (195) - 15

    ALongueur de jauge de 10 in. (254 mm) jusqu’à un diamètre de 0,050 in. (1,27 mm), et longueur de jauge de 1 in. (25,4 mm) ou 2 in. (50,8 mm) pour un diamètre égal ou supérieur à 0,050 in. (1,27 mm).

    Composition chimique des fils et barres de Nb-1Zr selon la norme ASTM B392

    Pourcentage maximal de poids (sauf indication contraire)
    Zr Ta Fe Si W Ni Mo Hf Ti
    R04251 0,8-1.2 0,1 0,005 0,005 0,03 0,005 0,01 0,02 0,02
    R04261 0,8-1.2 0,5 0,01 0,005 0,05 0,005 0,05 0,02 0,03

    Spécifications des fils et barres Nb-1Zr

    Fil Nb-1Zr
    Diamètre 1mm +/-0,1mm
    Diamètre 0,7mm
    Diamètre  0,5mm
    Nb-1Zr Rod
    Diameter (mm) Length (mm)
    38.1 609.6
    40 1000
    6.35 914.4
