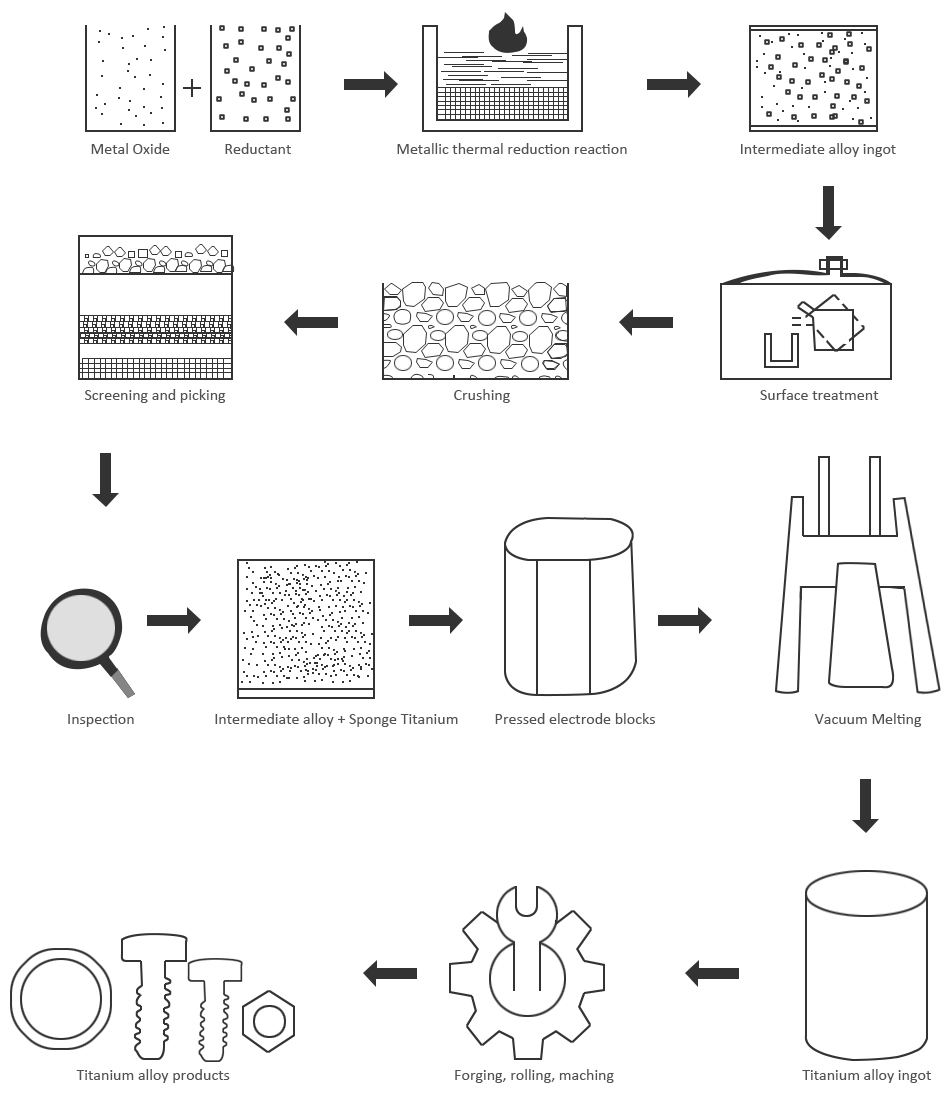

| Classification |
Caractéristiques de composition |
Microstructure |
Performances |
Alliage typique |
| α-type Titanium alloy |
All α-type Titanium alloys |
Contains less than 6% Aluminum and a small amount of neutral elements |
After annealing, except for a small amount of β phase caused by impurity elements, almost all α phase |
Low density, good thermal strength, good weldability, good ultra-low temperature toughness |
TA5~TA7 TA7EL |
| Alliage de titane quasi-α |
Outre l'aluminium et les éléments neutres, il contient de faibles quantités (moins de 4 %) d'éléments stables. |
Après recuit, outre une proportion importante de phase α, on observe une faible proportion (environ 10 % en volume) de phase β. |
Il peut être renforcé par traitement thermique, présente une bonne résistance et stabilité thermiques, et une bonne soudabilité. |
Ti75~TA12 |
| Alliage de titane de type composé α+ |
Une petite quantité d'élément eutectoïde actif est ajoutée à l'alliage de titane de type α. |
Après recuit, outre une grande quantité de phase α, on observe une petite quantité de phase β et de composés intermétalliques. |
Il présente un effet de durcissement structural, améliore la résistance à la traction et la résistance au fluage à température ambiante et à haute température, et offre une bonne soudabilité. |
TA8 |

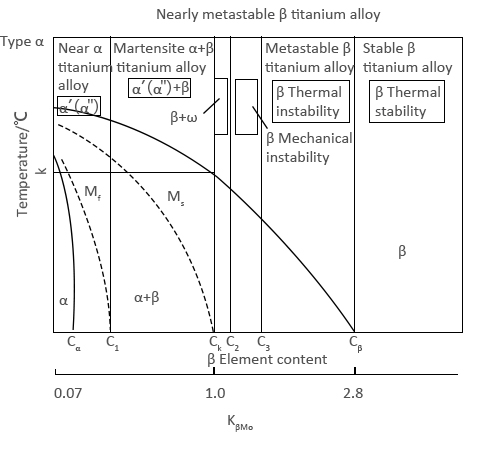

| Alliage de titane de type β |
Contient une certaine quantité d'aluminium et des proportions variables d'éléments stables β et d'éléments neutres |
Après recuit, les proportions des phases α et β varient |
Le traitement thermique permet de renforcer cet alliage. La résistance et la trempabilité augmentent avec la teneur en éléments stables β, et la soudabilité est améliorée. En général, sa capacité de formage et de travail à froid est faible. L'alliage TC4ELI présente une bonne ténacité à très basse température et une bonne tolérance aux dommages grâce à la transformation β. |
TC3~C12 TC4ELI |
| Alliage de titane de type β |
Alliage de titane β thermostable |
Contient de grandes quantités d'éléments β stables et parfois de petites quantités d'autres éléments |
Après recuit, tous les éléments sont en phase β |
Faible résistance à température ambiante, bonne aptitude au formage et à la transformation à froid, bonne résistance à la corrosion en milieu réducteur, stabilité thermique, bonne soudabilité |
TB7 |
| Alliage de titane β métastable |
Contient des concentrations critiques élevées, supérieures à une faible quantité d'éléments β-stables d'aluminium (généralement pas plus de 3 %) et d'éléments neutres. |
Après traitement de mise en solution (trempe à l'eau ou refroidissement à l'air) à partir de la région de phase β, la quasi-totalité des échantillons est en phase β métastable. Lors du vieillissement, la phase α précipite dans la phase β. Après vieillissement, les phases β et α sont présentes. |
Après traitement de mise en solution, la résistance à haute température est faible, l'aptitude au formage et à l'écrouissage à froid est élevée et la soudabilité est bonne. Après vieillissement, l'alliage présente une résistance élevée à température ambiante, une ténacité à la rupture élevée à haute limite d'élasticité, une faible stabilité thermique au-dessus de 350 °C et une bonne aptitude à la trempe. |
TB1~B5、TB8 TB9 |
| Alliage de titane quasi-β |
Contient une concentration critique d'éléments β stables, ainsi qu'une certaine quantité d'éléments neutres et d'aluminium |
Après traitement de mise en solution à partir de la région de phase β, on observe une quantité importante de phase β métastable, et une faible quantité d'autres phases métastables (phase α' ou ω) après vieillissement et traitement de mise en solution dans la région de phase α, WO ou AC. Après vieillissement, la ténacité à la rupture et la plasticité sont plus élevées à haute résistance, tandis que le traitement de mise en solution de phase α+β et le traitement FC à résistance moyenne permettent d'obtenir une ténacité à la rupture et une plasticité élevées. |
Outre les caractéristiques des alliages de titane métastables de type β, le traitement de mise en solution de phase β présente une faible limite d'élasticité et un allongement uniforme élevé. |
TB6、TB10 |
