Inconel 600
Présentation de l'Inconel 600
L'alliage Inconel 600 est un alliage à base de nickel-chrome-fer renforcé par solution solide. Il présente une bonne résistance à la corrosion et à l'oxydation à haute température, ainsi qu'une excellente aptitude à la mise en forme à chaud et à froid et au soudage. Il répond aux exigences de résistance à la chaleur et de plasticité élevée en dessous de 700 °C.
Cet alliage peut être renforcé par écrouissage et assemblé par soudage par résistance, brasage ou soudage tendre, ce qui le rend adapté à la fabrication de pièces résistantes à l'oxydation sous faibles charges jusqu'à 1100 °C.
Teneur en éléments chimiques de l'Inconel 600 (%)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

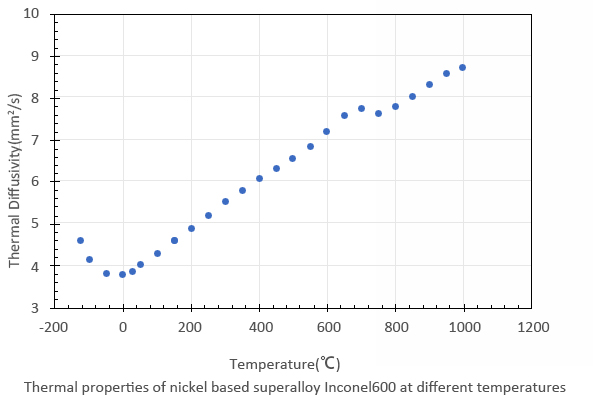

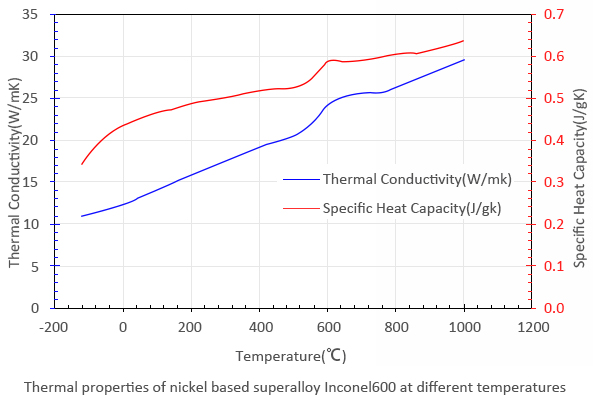

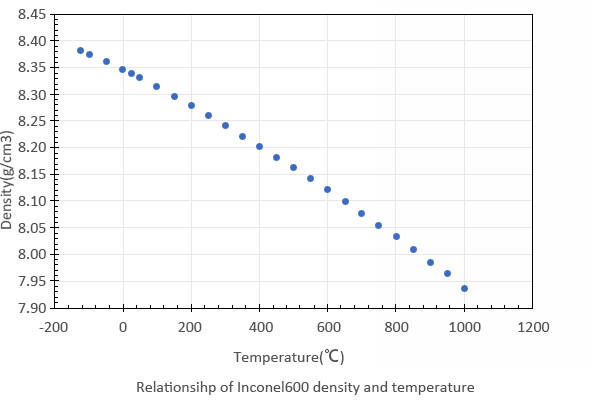

Fonctions et exigences du processus de l'Inconel 600
1. Cet alliage possède une fonction exceptionnelle de traitement thermique, la température de chauffage pour le forgeage des lingots est de 1110℃ ~ 1140℃.
2. La taille uniforme des grains de l'alliage est étroitement liée au degré de déformation du forgeage et à la température finale de forgeage.
3. L'alliage possède d'excellentes propriétés de soudage, qui peuvent être réalisées par diverses méthodes telles que le soudage à l'arc brut, le soudage à l'arc sous argon, le soudage par résistance et le brasage.
Les pièces structurales soudées larges ou désordonnées doivent être recuites à 870℃ pendant 1 heure après le soudage afin d'éliminer les contraintes de soudage.
Les pièces structurales soudées larges ou désordonnées doivent être recuites à 870℃ pendant 1 heure après le soudage afin d'éliminer les contraintes de soudage.
4. L'alliage doit être usiné après traitement thermique, en raison de la durcissement par le travail du matériau, il est approprié d'utiliser une vitesse de coupe plus faible et unusinage plus important que pour le traitement de l'acier inoxydable austénitique à faible alliage standard, afin que la machine puisse fonctionner sous la surface durcie à froid.
