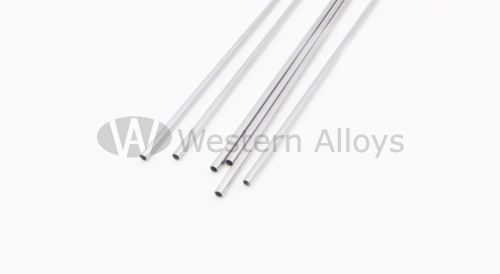

Tubes et fils capillaires en alliages CuNi
Propriétés des alliages cuivre-nickel
Les alliages cuivre-nickel, composés de cuivre comme base et de nickel comme principal élément d'alliage, sont devenus des matériaux clés dans de nombreux domaines, notamment les industries maritime, chimique et électronique, grâce à leurs nombreux avantages : haute résistance, excellente résistance à la corrosion, facilité de mise en œuvre et grande adaptabilité.
Leurs propriétés mécaniques et leur résistance à la corrosion peuvent être optimisées avec précision en ajustant la teneur en nickel et les techniques de fabrication. Leurs applications couvrent un large éventail de besoins, des pièces de monnaie courantes aux équipements aérospatiaux de pointe. En particulier, les formes de haute précision telles que les tubes capillaires et les fils se sont révélées indispensables dans des secteurs de niche comme l'électronique et le médical, faisant d'eux des matériaux d'alliage de haute qualité alliant rentabilité et fiabilité dans le secteur industriel.
Propriétés des alliages cuivre-nickel
1. Propriétés mécaniques (température ambiante, état recuit)
Les propriétés mécaniques des alliages cuivre-nickel varient en fonction de la teneur en nickel et des conditions de traitement.
Vous trouverez ci-dessous les principales données relatives aux propriétés mécaniques des nuances courantes et des matériaux de comparaison, mettant en évidence leurs avantages :
|
Remarque : Après traitement à froid, la résistance à la traction de l’alliage cuivre-nickel peut atteindre 500 à 600 MPa, et sa limite d’élasticité 300 à 400 MPa, tout en conservant un allongement supérieur à 20 %. Le procédé de traitement peut être adapté aux exigences de l’application afin d’optimiser les propriétés mécaniques.
Pour les capillaires et les fils, le traitement à froid permet d’améliorer encore la résistance et la précision dimensionnelle. Pour certaines nuances à haute résistance (comme la série CuNiSn), la résistance à la traction après traitement à froid peut dépasser 1 250 MPa, et la dureté est supérieure ou égale à 390 Hv, ce qui convient aux applications de haute précision et à fortes charges.
2. Résistance à la corrosion
La résistance à la corrosion est le principal atout des alliages cuivre-nickel, et leurs performances sont exceptionnelles en milieu marin :
- strong>Résistance à la corrosion par l'eau de mer : En eau de mer à température normale, le taux de corrosion n'est que de 0,001 à 0,005 mm/an, soit bien inférieur à celui de l'acier au carbone ordinaire (0,1 à 0,5 mm/an). Il résiste efficacement à l'érosion marine, à la corrosion par piqûres, à la corrosion caverneuse et à la fissuration par corrosion sous contrainte. L'ajout de 1 à 2 % d'éléments ferreux peut renforcer la résistance à la pollution biologique marine, évitant ainsi l'obstruction des canalisations par la fixation de coquillages et d'algues.
- Résistance à la corrosion chimique : présente une excellente stabilité en eau douce, en eau salée, dans les solutions salines neutres, les acides dilués (acide chlorhydrique, acide sulfurique), les bases faibles, etc. Elle ne subit une corrosion significative qu'en milieu fortement oxydant, comme l'acide nitrique concentré et les solutions de chlore à forte concentration.
- Adaptabilité environnementale : sa résistance à la corrosion reste stable entre -196 °C et 450 °C. Elle ne présente aucune fragilité à basse température et une excellente résistance à l'oxydation à haute température. Elle répond aux exigences d'utilisation dans divers environnements extrêmes.
3. Propriétés physiques
- Propriétés thermiques : La conductivité thermique est d'environ 50 à 80 W/(m·K), soit seulement 1/5 à 1/4 de celle du cuivre pur (398 W/(m·K)). Elle convient aux applications nécessitant une faible conduction thermique ; le coefficient de dilatation thermique est de 16 à 18 × 10⁻⁶/°C (20 à 100 °C), proche de celui de l'acier, ce qui facilite son utilisation en combinaison avec l'acier pour réduire les déformations dues aux variations de température.
- Propriétés électriques : La conductivité électrique est de 15 à 25 % de la norme IACS (International Annealed Copper Standard), inférieure à celle du cuivre pur, mais supérieure à celle de la plupart des alliages résistants à la corrosion. Il répond aux exigences de conductivité et de résistance à la corrosion pour diverses applications (connecteurs électroniques, résistances, etc.).
- Autres : Non magnétique, avec une densité de 8,9 à 8,95 g/cm³, un point de fusion de 1 100 à 1 150 °C et d’excellentes propriétés de soudage. Il peut être soudé par différentes méthodes, telles que le soudage à l’arc sous argon, le brasage et le soudage par résistance. La résistance de la soudure atteint 80 à 90 % de celle du matériau de base.
4. Performances de résistance aux hautes températures
La performance de résistance à haute température des alliages cuivre-nickel varie en fonction de la qualité :
- CuNi10 conserve d'excellentes propriétés mécaniques et une bonne résistance à la corrosion en dessous de 300℃. La température d'utilisation du CuNi30 peut être portée à 450℃.
- À haute température, il peut encore maintenir une structure stable. Après un service de longue durée à 400℃ dans l'air, la surface ne forme qu'un film d'oxyde dense sans aucun phénomène de décollement évident. Il peut être utilisé dans des composants tels que les échangeurs de chaleur et les tuyaux dans des environnements à haute température.

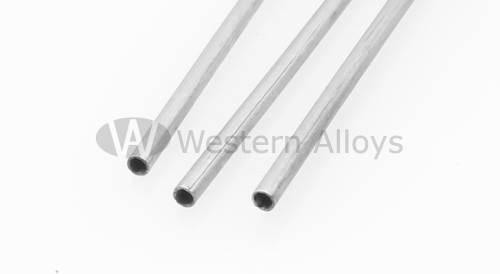

Tube capillaire et fil en alliage cuivre-nickel
Les tubes capillaires et fils en alliage cuivre-nickel, avec leurs avantages tels que haute précision, résistance à la corrosion et conductivité, sont largement utilisés dans des domaines de fabrication haut de gamme tels que l'électronique, la médecine, l'aérospatiale, etc.
Dans le domaine de l'électronique et de l'instrumentation :
Le fil Kyanox (alliage cuivre-nickel 45) est utilisé comme fil résistif de haute qualité pour la fabrication de composants résistifs dans les instruments et les compteurs, de composants de protection contre les surintensités pour les alimentations stabilisées et de composants de mesure de courant pour les tests. Il se caractérise par un faible coefficient de température de résistance et une bonne stabilité, avec une plage de température d'utilisation allant jusqu'à 480 °C.
Le tube capillaire est utilisé comme canal de micro-refroidissement dans les dispositifs électroniques et comme tube de transmission de signal pour les capteurs, répondant ainsi aux exigences d'espace d'installation des composants électroniques de précision.
Dans le domaine des dispositifs médicaux
Les capillaires sont utilisés dans les aiguilles de ponction médicale, les tubes de micro-perfusion et les tubes de prélèvement pour les instruments d'analyse sanguine. Non toxiques et résistants à la corrosion par les désinfectants, ils sont stérilisables à plusieurs reprises. De plus, leurs parois internes lisses empêchent l'adhérence des échantillons.
Les fils conducteurs servent à fabriquer les composants de transmission des instruments de microchirurgie et les conducteurs des dispositifs médicaux implantables. Ils présentent une excellente biocompatibilité et ne provoquent aucune réaction de rejet.
Industrie aérospatiale et militaire
Les tubes capillaires en alliage CuNiSn haute résistance sont utilisés dans les systèmes de micro-refroidissement et les canalisations hydrauliques des engins spatiaux. Leur résistance à la traction dépasse 1 250 MPa. Ils ne présentent aucune fragilité en haute altitude et à basse température, garantissant ainsi le fonctionnement stable du système.
Les matériaux en fil métallique servent à la fabrication de ressorts de précision et de grilles de blindage électromagnétique pour les instruments aérospatiaux. Ils offrent à la fois une haute résistance et une excellente résistance à la corrosion, répondant ainsi aux exigences du secteur aérospatial.
Domaine de la chimie et des laboratoires
Les capillaires sont utilisés comme colonnes de séparation dans les chromatographes chimiques et comme tubulures pour les dispositifs de microréaction de laboratoire. Ils résistent à la corrosion acide et alcaline, présentent une grande précision dimensionnelle et permettent un contrôle précis du débit des fluides.
Les fils conducteurs sont utilisés pour la fabrication des électrodes de capteurs chimiques et des fils chauffants de précision en laboratoire. Ils possèdent à la fois une conductivité électrique et une résistance à la corrosion, et conviennent à divers milieux chimiques.
Autres domaines
Les capillaires sont utilisés comme tubes de micro-étranglement dans les équipements frigorifiques et comme tuyauterie de précision dans les systèmes de climatisation automobile. Ils résistent à la corrosion par les fluides frigorigènes et présentent une excellente efficacité d'échange thermique.
Les matériaux filaires servent à fabriquer des tamis de précision et des treillis métalliques. Leur résistance à l'usure et à la corrosion est supérieure à celle des fils métalliques ordinaires, et ils peuvent être utilisés dans des applications telles que la filtration de l'eau de mer et le criblage chimique.
Spécifications courantes des tubes et fils capillaires en cuivre-nickel
Spécifications des tubes capillaires en cuivre-nickel
Les principales marques sont CuNi10 (B10) et CuNi30 (B30). Dans certains cas, un alliage haute résistance CuNiSn est utilisé. Les paramètres spécifiques sont les suivants :
- Diamètre extérieur : 0,86 mm à 10 mm, plage de tolérance ±0,02 mm (plus le diamètre extérieur est petit, plus le contrôle de tolérance est strict)
- Épaisseur de paroi : 0,1 mm à 1,5 mm, tolérance de l'épaisseur de paroi ±0,01 mm
- Longueur : Regular 1 m par pièce, peut être coupé à des longueurs personnalisées selon les besoins, sans déformation évidente par flexion
- État du traitement : L'état recuit (T) convient aux scénarios nécessitant de la plasticité, l'état étiré à froid (L) convient aux scénarios nécessitant une haute résistance, et la résistance à la traction après étirage à froid peut atteindre 500~600 MPa
- Qualité de surface : Parois intérieure et extérieure lisses, sans oxydation, rayures, piqûres, etc. Rugosité Ra ≤ 0,8 µm, possibilité de polissage.
Spécifications des fils Cu-Ni
Ce document couvre les fils courants en alliage cuivre-nickel et les fils spéciaux en alliage résistif (comme les fils au constantan), avec les nuances suivantes : CuNi10, CuNi30, CuNi45 (constantan), CuNiSn, etc. Voici les paramètres spécifiques :
- Diamètre : 0,2 mm à 10 mm. Les tolérances sont les suivantes : pour les diamètres compris entre 0,2 mm et 0,70 mm, la tolérance est de ±0,010 mm ; Pour des diamètres allant de 0,71 mm à 1,20 mm, la tolérance est de ±0,020 mm.
- Propriétés mécaniques : À l’état recuit, la résistance à la traction varie de 220 à 420 MPa ; à l’état étiré à froid, elle peut atteindre de 500 à 1 250 MPa (pour l’alliage CuNiSn). Le taux d'allongement est de 5 % à 30 % (plus le diamètre est petit, plus le taux d'allongement est faible).
- Poids par bobine : La surface est lisse, sans calamine ni bavures. La stabilité de la résistance est excellente (le coefficient de température de la résistance du fil à base de cuivre est faible et la plage de température de fonctionnement est de -20 °C à 480 °C).
