English / Français / 日本語
info@tantalum-niobium.com

Accueil　>　Produits　>　Titane　>　TC11

TC11

Feuille d'alliage de titane TC11

Présentation de l'alliage TC11

La composition nominale de l'alliage de titane TC11 est Ti-6,5Al-3,5Mo-1,5Zr-0,3Si. Il s'agit d'un alliage de titane réfractaire de type α-β, avec un équivalent aluminium de 3,5 et un équivalent molybdène de 7,3.
Cet alliage présente également une bonne aptitude à la mise en forme thermique (propriétés conventionnelles et superplasticité) et peut être soudé et usiné de diverses manières.

Tige en alliage de titane TC11

Le traitement thermique β et le forgeage isotherme de l'alliage ont été développés rapidement.
L'alliage est également sensible à la corrosion sous contrainte thermique saline.

  • Demander un devis

    • Applications du TC11

    Cet alliage est principalement utilisé dans la fabrication de disques de compresseur, d'aubes, de tambours et d'autres pièces de moteurs d'avion. Il peut également servir à la fabrication de pièces de structure d'aéronefs. Grâce à une déformation thermique et un traitement thermique dans la zone α-β, sa température de fonctionnement maximale à long terme est de 500 °C. Les produits semi-finis sont des barres, des pièces forgées et des pièces forgées à la presse. L'alliage de titane TC11 est un alliage de titane haute température largement utilisé dans l'aéronautique chinoise. Il est principalement utilisé dans la fabrication de pièces de compresseurs de moteurs d'avion, telles que les aubes, les disques, les tambours et les arbres. Peut également être transformé en pièces moulées de forme spécifique.
    Les conditions de fonctionnement des pièces sont les suivantes : elles peuvent être utilisées pendant 500 heures à une température inférieure à 500 °C, 100 heures à une température inférieure à 550 °C et 1 000 heures à une température inférieure à 450 °C à l’état recuit ; et pendant 100 heures à une température inférieure à 50 °C et une seule fois à une température inférieure à 700 °C à l’état renforcé.

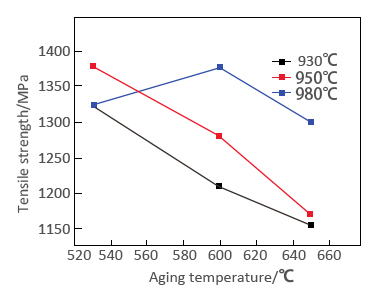

    Courbes de résistance à la traction de l'alliage de titane TC11 à différentes températures de mise en solution et de vieillissement

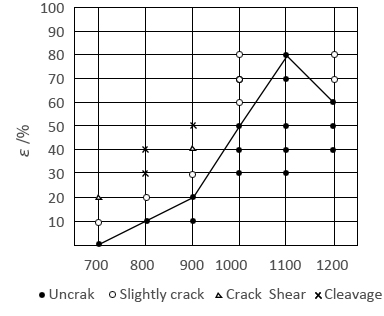

    Diagramme plastique de l'alliage de titane TC11 (à l'état brut de coulée)
