Nb521
Présentation de l'alliage Nb521

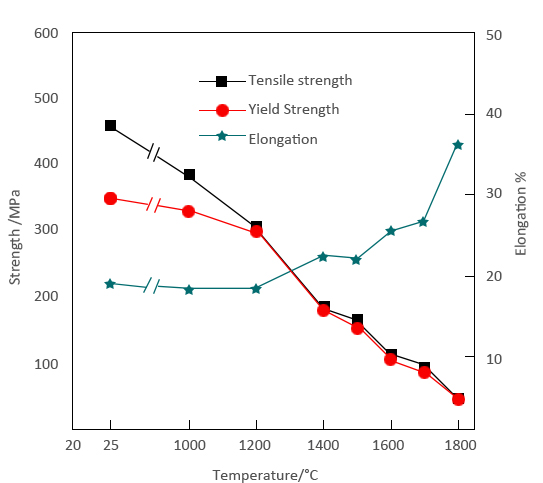

L'alliage de niobium Nb521 est un alliage de niobium plastique de résistance moyenne. Il est obtenu par l'ajout de W, Mo, Zr et d'une faible quantité de carbone à la matrice de niobium, ce qui améliore ses propriétés mécaniques à température ambiante et à haute température grâce au renforcement par solution solide et par précipitation.
Cet alliage peut être préparé par fusion sous vide par faisceau d'électrons, ou par fusion sous vide par faisceau d'électrons et fusion sous vide avec consommables, pour produire des lingots. Il peut ensuite être extrudé à chaud, forgé, forgé à froid rotatif, étiré et laminé pour produire des barres, des pièces forgées et des plaques de différentes spécifications.
L'ajout de tungstène (W) et de molybdène (Mo) à l'alliage est principalement dû à leur point de fusion élevé et à leur rayon atomique similaire. Ces éléments peuvent former une solution solide de substitution et améliorer la résistance au fluage et la résistance mécanique à haute température de la matrice de l'alliage.
L'ajout de Zr et de C à l'alliage est dû à la facilité avec laquelle le C forme une phase renforcée par précipitation dispersée avec le Zr et le Nb, ce qui joue un rôle de renforcement par précipitation et permet d'améliorer encore la résistance à haute température de l'alliage.
Application de l'alliage de niobium-tungstène Nb521
Le Nb521 possède une bonne plasticité, ce qui le rend adapté au formage de pièces par des procédés de transformation des matières plastiques tels que le filage. Il peut être utilisé pour la fabrication de pièces de moteurs.
